XGtd® 高频天线分析软件

XGtd®是一种基于射线的电磁分析工具,用于评估车辆或船只对天线辐射的影响、预测天线之间的耦合以及预测雷达截面 (RCS)。 它非常适合频率较高或大型平台的应用,在这些应用中,全物理方法的要求可能会超出可用的计算资源。

XGtd-hero
30 天免费试用 申请定价
进一步了解 XGtd

基于 XGtd 射线的电磁分析软件功能

XGtd 的功能远远超出了标准光线跟踪代码的范围,它结合了几何光学 (GO)、均匀衍射理论 (UTD)、物理光学 (PO) 和等效电流法 (MEC) 等技术。XGtd 可根据预期应用提供高保真输出。

有问题?

在我们的 XGtd 常见问题中寻找答案。

了解我们的常见问题。

X3D RCS 模型

X3D RCS 模型是一种 GPU 加速的多线程三维传播模型,采用基于物理光学 (PO)、等效电流法 (MEC) 和均匀衍射理论 (UTD) 的方法,为远区雷达截面 (RCS) 分析提供高度优化的计算。

全 3D 模型

全三维传播模型可预测能量从发射天线到达接收地点的路径。该模型支持与近区结构的相互作用,可用于现场干扰分析、消声室分析或平台安装天线的远区天线辐射等应用。 它还为预测远区 RCS 提供了另一种方法。

图形用户界面

XGtd 的模块化 64 位图形用户界面可轻松导入对象,为各种大型电气平台建立项目。用户可以模拟共址分析、天线布置、雷达截面和消声室。

功能导入

支持 KMZ、COLLADA、STL 和 DXF 格式的对象导入。

大型平台模拟

与全波技术相比,XGtd 方法受平台电气尺寸的影响较小,可支持更大的结构和更高的频率。

射线路径可视化

显示射线路径,用于远区天线增益、RCS 计算或天线耦合。射线会根据强度着色,以便用户识别散射特征。

兼容 XFdtd,实现更高保真天线模式

使用 XFdtd 计算复杂天线设计的天线辐射模式。导入 XGtd,以确定在大型电子平台上放置的效果。

天线

从 XFdtd 导入模拟天线,或创建教科书天线,用作发射器和接收器。

材料

场景的电气属性可定义到面级。已安装的材料数据库包括金属和吸收体。

输出

用户可以快速访问每个发射机-接收机链路的到达方向、复合脉冲响应、电场与时间的关系以及电场与频率的关系等输出。这些基于 ASCII 的文件可以在工具中绘制,也可以在外部轻松进行后处理。S 参数可导出到 touchstone。

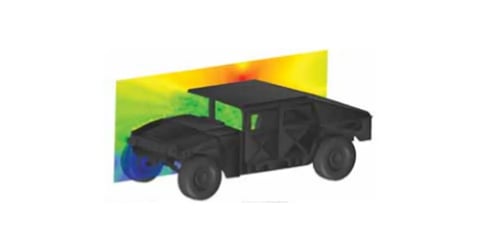

天线放置图像

天线位置

Remcom 的天线建模软件工具可确保在几乎所有应用中正确设计和安置天线。我们的仿真工具可单独使用,也可组合使用,以全面分析天线的性能。

天线位置
雷达和散射图像

雷达和散射

Remcom 的软件产品是进行雷达截面 (RCS) 计算、雷达天线设计和散射应用等分析的重要工具。

雷达和散射
风力涡轮机图像

风力涡轮机

Remcom 的雷达散射工具可测量风力涡轮机和风电场对空中交通管制 (ATC) 雷达、预警雷达、气象雷达和仪器雷达回波的影响。

风力涡轮机

XGtd 文档和学习资源



XGtd 规格



XGtd 功能

如需了解更多能力信息或讨论您的具体需求,请联系我们。

标准功能和主要特点
  • 带有 GPU 和多处理功能的 X3D RCS 模型,可进行高达 100 GHz 的快速计算

  • 全 3D 射线跟踪求解器,基于均匀衍射理论 (UTD),对有限传导材料(包括薄涂层)进行修正

  • 大型电动平台模型或方案的理想求解器

  • 平面波相位基准

  • 用于高保真计算阴影区场的蠕变波衍射计算

  • 计算远区辐射模式,包括大型电平台和附近物体的散射效应

  • 利用等效电流法(MEC)和物理光学(PO)精确计算大型电平台的单静态和双静态 RCS

  • 计算发射机或接收机运动引起的多普勒频移

  • 分析多频率的天线耦合和干扰

  • 从 Remcom 的 XFdtd 或其他来源和标准格式导入复杂的天线图案,并包含完整的极化和相位信息

  • 模拟宽带或窄带脉冲

  • 生成时域或频域输出

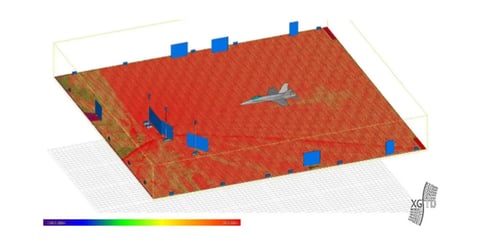

  • 分析消声室中的传播情况

  • 将发射机建模为点源、天线阵列、分布源和平面波

优化和并行处理
  • 64 位版本:更大、更复杂的模型,速度提高 1.5 至 2 倍

  • 优化的光线引擎:提高大型或复杂模型的运行速度

  • 在多处理器上运行计算,基本价格包含 8 个多处理器代币

  • Linux 和 Windows 集群

图形用户界面和可视化
  • 64 位图形用户界面

  • 在项目视图中用鼠标拖动项目元素

  • 大多数输出的彩色显示

  • 将计算认为是曲面一部分的边缘可视化

  • 使用功能强大的图形用户界面设置计算并显示所有结果

  • 近区磁场和远区天线模式的三维可视化

  • 射线路径的 3D 显示

  • 电场、接收功率和其他输出的彩色显示

  • 显示 3D 天线图案

  • 线条绘图工具

  • 天线模式极坐标图

  • 彩色显示瞬态电场

  • "瞬态场与时间的 "电影序列

  • 将 "电影序列 "导出为 MPEG 文件

  • 将视图和图表导出为 JPEG 和 TIFF 文件

几何图形生成和 CAD 导入
  • 支持 KMZ 和 COLLADA

  • DXF、STL 和 SAT 格式

  • 自动 CAD 模型简化和错误检查

  • 图形几何编辑器

  • 几何验证

  • 平移、缩放、旋转操作

  • 指定材料属性

材料
  • 一步创建多个材料图

  • 多介质层

  • 薄涂层

  • 输入的反射和透射系数

  • 消声室辐射吸收材料 (RAM) 类型

发射机、接收机和波形
  • 收发器:功能独立的发射器和接收器的简单同地定位

  • 在线性、平面或球面上定义发射器和接收器组

  • 为发射机或接收机定义轨迹

  • 正弦波形或宽带脉冲



  • 平面波源

  • 定义发射器和接收器天线

天线模式定义
  • 从类似的阵列元件合成天线阵列模式

  • 多种内置天线类型

  • 导入 XFdtd 远区模式的功能

  • 能够导入标准格式:NSMA、Odyssey、MSI Planet

  • 支持用户定义的 2 切平面天线模式

  • 线性和圆极化源天线

  • 利用单个天线元件构建阵列的能力

输出类型
  • S 参数输出

  • 导出触摸屏文件

  • RCS 射线路径的散射振幅和超到达时间

  • 远区射线路径、电场幅度和相位、复脉冲响应和 Poynting 向量

  • 天线增益模式(有效远区,包括平台效应)

  • 雷达截面

  • 多普勒频移

  • 接收功率

  • 时域和频域电场和磁场

  • 电场幅度和相位

  • 波因廷矢量

  • 路径损耗

  • 射线路径数据(场强、到达时间、到达方向)

  • 复合脉冲响应

  • 载波/干扰比

  • 功率延迟曲线

  • 延迟传播

  • 现场动画

图书馆
  • 创建存储的天线、材料和波形库



XGtd 系统要求

系统要求

最低
推荐
高级
处理器
英特尔 i3
英特尔 i7 或更高
双英特尔至强
内存
8 GB
16 GB
32 GB
硬盘空间
250 GB
500 GB
固态硬盘
XStream® GPU 加速
NVIDIA CUDA(英伟达™ CUDA)显卡,计算能力 3.0 至 5.2。*
NVIDIA CUDA(英伟达™ CUDA)显卡,计算能力 3.0 至 5.2。*
NVIDIA CUDA(英伟达™ CUDA)显卡,计算能力 3.0 至 5.2。*
图形处理器内存
2 GB
5 GB
12 GB

图形用户界面 - 支持的平台:

  • Microsoft Windows 7、Windows 8 和 Windows 10,64 位

计算引擎 - 支持的平台:

  • 微软视窗 7、视窗 8、视窗 10,64 位
  • Red Hat Enterprise Linux 6,64 位(及兼容系统)


申请定价

XGtd 专业支持

您购买的每个产品都包含一年的 Remcom 专业支持 (RPS)。维护许可证可确保您始终获得技术支持和免费产品升级!

  • 个人关注:与我们的工程师直接对话
  • 产品升级包括
  • 解决问题,包括在必要时上报上级管理部门
  • 提供免费电话和电子邮件支持

支持时间为东部时间周一至周五上午 9 点至下午 5 点。
