XFdtd 中的高级匹配网络分析
Remcom 的XFdtd EM 仿真软件具有独特的功能,可帮助工程师快速、准确地应对天线设计挑战。特别是,XF 包括几项简化匹配网络设计的创新功能,包括原理图编辑器和电路元件优化器。
原理图编辑器
XF 包括一个独特的原理图编辑器,专门用于分析匹配网络和企业馈电网络。即使是最复杂的天线系统,原理图编辑器也能直观地描述匹配网络设计的影响。
-
将匹配网络分析与全波结果相结合。
-
提高双工匹配天线使用案例的工作流程效率。
-
支持简单的 pi 或 T 匹配网络、多状态和多端口孔径或阻抗调谐器,以及带有数字移相器的企业馈电网络。
-

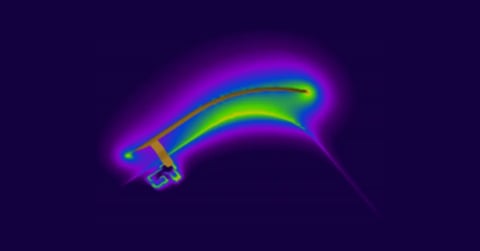

提供全面的关键全波结果:近场热图、远区模式、系统效率等。
原理图编辑器还包括调谐滑动条,可实时控制电感器和电容器的值。用户可以使用滑块调整元件值,并立即分析变化对电路行为的影响。最终状态可永久保存到原理图中,或添加到新的工作状态中。
![glamour1_no_caption_no_logo glamour1_no_caption_no_logo](https://zh.remcom.com/hubfs/glamour1_no_caption_no_logo.jpeg)
![彩色 S 参数 彩色 S 参数](https://zh.remcom.com/hubfs/S-Parameters_colorized.png)
电路元件优化器(CEO)
XF 的 "电路元件优化器 "功能可为匹配网络布局选择最佳元件值。CEO 使用全波匹配电路优化 (FW-MCO) 分析寄生效应对全波结果的影响,包括辐射效率、系统效率和 S 参数。
CEO 通过在物理匹配电路布局中直接优化块状电路元件,将来自多个天线和地面回流路径的电磁耦合考虑在内,解决了带间载波聚合和多频段的难题。
使用 XFdtd 的匹配网络设计示例
简单匹配网络教程预览
在本教程中,我们将演示 XF 分析简单匹配网络的工作流程,并使用原理图编辑器将其应用于全波 FDTD 结果。
双工匹配天线教程预览
本教程演示了 XF 评估双工匹配天线和同时分析两种不同匹配网络状态的工作流程。
使用 XFdtd 原理图编辑器调整固定波段匹配天线 教程预览
XFdtd 的原理图编辑器包括匹配网络调整功能,使用户能够轻松调整元件值,以实现设计目标,并更好地了解电路行为。
使用 XFdtd 的原理图编辑器预览调谐可调谐匹配天线
在本教程中,我们将演示如何轻松调整或调谐多种工作模式,使电容值与不同频段相匹配。使用带有调谐滑条的 XF 原理图编辑器,很快就能找到正确的值。
使用 XFdtd 原理图编辑器的动态匹配天线
在本视频教程中,模拟了天线在两种情况下的本征阻抗--在自由空间中和对着头部。视频中还包括一个具有两种可能状态的三端口开关。
-
网络研讨会
使用全波匹配电路优化的天线设计工作流程
匹配天线的设计是一个相当复杂的过程。本网络讲座展示了 XFdtd 如何通过提供工具来简化这一过程,这些工具可用于对非匹配天线进行参数化、确定 S11、使用 Optenni Lab 综合匹配网络拓扑结构,以及使用电路元件优化器确定最终元件值。
探索 资源网络研讨会
XFdtd 电路元件优化器简介
Remcom 的 XFdtd 电路元件优化器是用于全波匹配电路优化的独特工具。本网络研讨会将介绍该功能,并提供如何使用该功能的示例。演示中使用了 GPS/Bluetooth 天线和 LTE 天线。
探索 资源 -
应用实例
FDTD 仿真:优化 LTE 天线的匹配网络
在 XFdtd 中将用于 LTE 频段操作的简易天线添加到智能手机的 PC 板上,并对匹配电路进行调整,以便在多个频段中操作。选择匹配网络中的元件值是为了最大限度地提高系统效率。
探索 资源 -
视频
使用 XFdtd 原理图编辑器调谐可调谐匹配天线
在本教程中,我们将演示如何轻松调整或调谐多种工作模式,使电容值与不同频段相匹配。使用带有调谐滑条的 XF 原理图编辑器,很快就能找到正确的值。
探索 资源 -
出版物
全波匹配电路优化缩短了设计迭代时间
全波匹配电路优化(FW-MCO)是一项新技术,它将全波三维电磁仿真与电路优化相结合,以一种新颖的方法解决了一个古老的射频问题:确定哪些元件值能为给定的匹配网络布局提供所需的匹配。本文以 GPS 蓝牙天线的匹配电路设计为例,介绍了设计过程。
探索 资源出版物
XFdtd 电路元件优化器概述
XF 的电路元件优化器利用全波分析为给定的印刷电路板 (PCB) 布局选择元件值。该工具允许设计工程师直接在电磁布局中优化匹配电路的叠加元件值,并将多天线耦合和接地回流路径考虑在内。本白皮书概述了电路元件优化器的工作原理和优势。
探索 资源
