该几何图形来自 Mohammod Ali、G. Yang 和 R. Dougal 的论文 "A New Circularly Polarized Rectenna for Wireless Power Transmission and Data Communication"[1]。贴片的几何形状详见图 1。
图 1：已公布的天线示意图
文中介绍了大部分重要参数，但忽略了两个关键信息。同轴导体的半径和馈电的水平定位都没有提及。如图 2 所示，我们使用草图和约束工具来创建贴片几何图形，使用的参数与论文中概述的相同。新增参数用于控制馈电半径和水平定位。
图 2：XFdtd 中的天线
定义了 0.5 x 0.5 x 0.3175 毫米的非均匀基底单元尺寸，并为贴片表面定义了 0.1 x 0.1 毫米的 XY 自动网格区域。 在同轴电缆的中心导体上采用了自动固定点，以便定位小单元的使用。采用 CPML 外部边界条件，整个结构周围有 30 个单元填充。
我们进行了简要的参数分析，以探讨馈电半径和水平定位对回波损耗的影响。在本例中，水平定位被定义为贴片中心的偏移量。图 3、图 4 和图 5 展示了这些变量的影响。通过上述分析，我们选择 0.05 毫米的馈电半径和 0.16 毫米的馈电位置进行其余分析。XFdtd 的内置脚本语言用于加载纸张上的测量回波损耗，并将其与模拟结果并排绘制在图 6 中。
图 3：回波损耗与馈电半径的关系
图 4：回波损耗与馈电位置关系的初步研究
图 5：最终调查回波损耗与馈电位置的关系
图 6：模拟和测量结果的比较
为了获得三维辐射模式，在 5.5 GHz 频率下进行了稳态 CW 仿真。图 7 和图 8 分别显示了 phi 和 theta 结果的二维极坐标图。图 9 - 13 分别显示了三维总增益、θ 增益、phi 增益、LHCP 增益和 RHCP 增益。
图 7：phi = 0 度时的 Phi 和 Theta 增益
图 8：phi = 90 度时的 Phi 和 Theta 增益
图 9：总收益
图 10：Theta 增益
图 11：Phi 增益
图 12：LHCP 增益

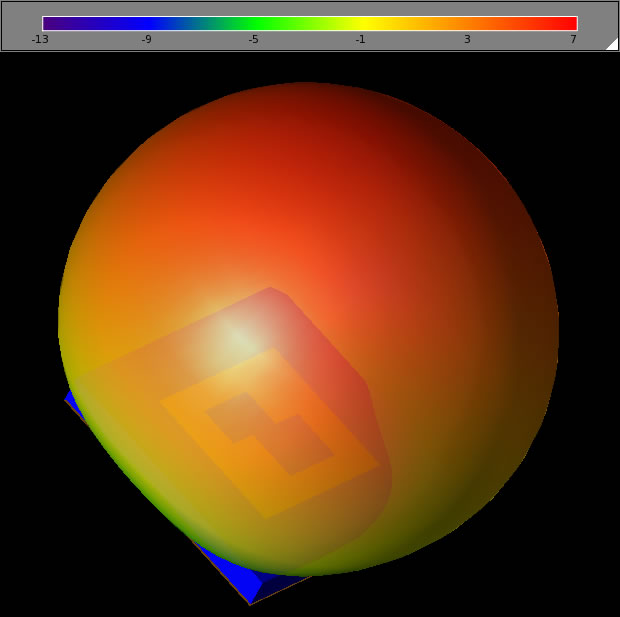

图 13：RHCP 增益
参考资料
-
M.Ali、G. Yang 和 R. Dougal。 "用于无线电力传输和数据通信的新型圆极化整流天线"。 IEEE Antennas and Wireless Propagation Letters, vol. 4, pp.
