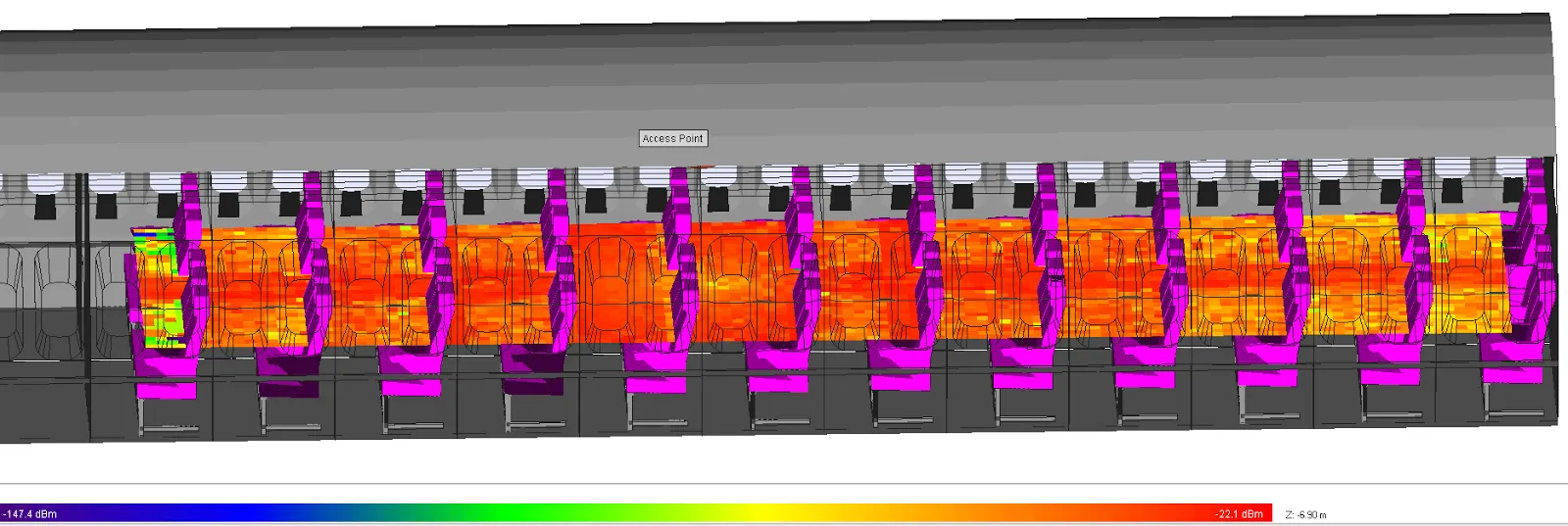

利用 Wireless InSite 在场景中放置接收点的选项,可以在软件的项目视图中轻松生成覆盖图显示。覆盖图可用于接收功率、路径损耗/增益、电场幅度、平均到达时间、延迟扩散和许多其他输出。刻度条提供连续和离散选项,以及对显示范围、显示值和不透明度的控制。

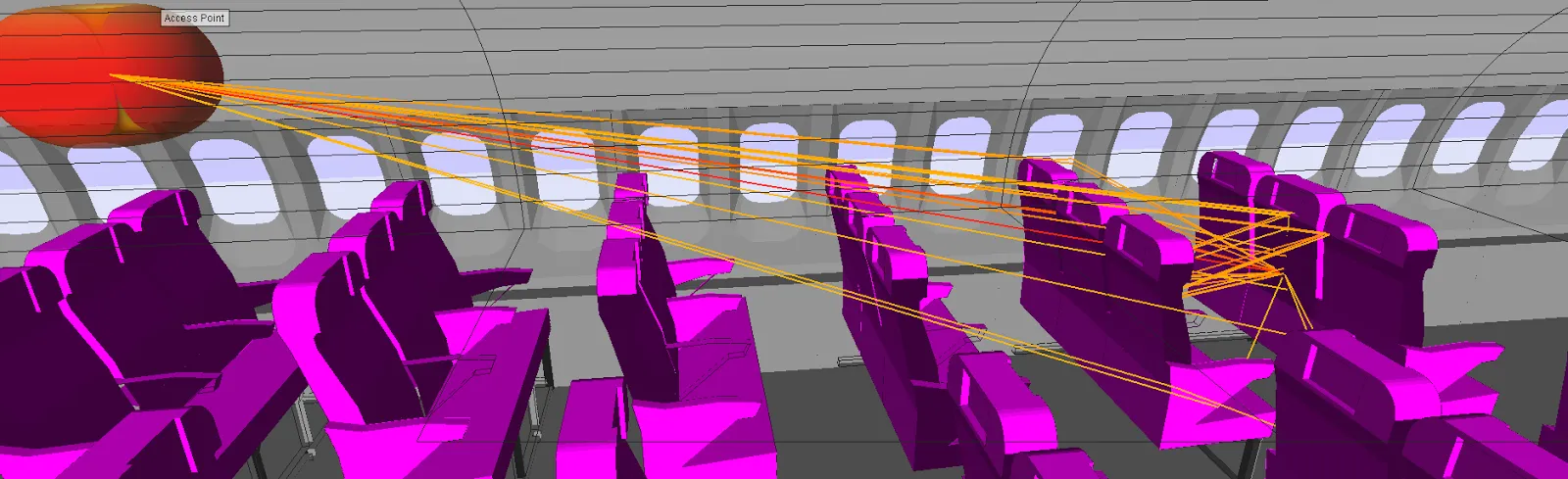

基于物理学的传播模型能够预测能量从发射天线到接收天线的传播路径。穿透门窗、墙壁反射和穿透墙壁的传播路径可在图形界面上轻松实现可视化。
Wireless InSite 会以 ASCII 格式写出并保存输出文件,以便快速进行后处理。路径信息和 MIMO 输出信息一起被写入 SQLite 数据库,并转化为 CSV 文件。
输出示例清单包括
- 接收功率(也用于 MIMO)
-
路径损耗
-
传播路径
-
电场幅度和相位
-
到达时间和方向
-
复脉冲响应(也用于多输入多输出)
-
延迟传播
-
出发角和到达角(也用于多输入多输出(MIMO)系统
-
H 矩阵(仅限 MIMO)
通信系统
针对 LTE、WiMAX 和 WiFi 协议,为系统中的每个 Tx/Rx 对生成误码率 (BER) 输出。如果系统中有一个以上的 Tx 处于活动状态,则会生成一个组合误码率。还可提供多个发射机的数据,包括 C/I 和接收机的最强基站。所有预测都考虑了完整的频率、极化和天线模式数据。输出示例列表包括
-
吞吐量
-
载波与干扰比
-
最强发射器
-
接收器最强发射功率
-
接收器总功率
最高允许接触浓度 (MPE)
Wireless InSite 的最大允许暴露 (MPE) 模块可计算 MPE 值,并将其与 IEEE 标准 C95.1-2005 规定的安全阈值进行比较。用户可以进行危险评估,直观地显示 MPE 相关量及其与 MPE 临界值的关系。该功能允许使用固定和移动发射机、多脉冲波形,并包括随时间变化的暴露汇总。目前只有X3D 传播模型可提供 MPE 输出。
