电路元件优化器

确定全波匹配电路优化 (FW-MCO) 的元件值。


XF_CEO

全波匹配电路优化 (FW-MCO) 由 XF 的电路元件优化器执行。 该功能可为匹配网络布局、印刷电路板、天线、滤波器或其他射频结构选择最佳元件值。 由于 FDTD 仿真方法由于使用的是 FDTD 仿真方法,因此会考虑到影响射频结构和元件的多种电磁现象,例如驱动天线与附近铜线之间的耦合。

XFdtd CEO 形象 1
双频天线的匹配网络。
用于优化连接铜垫的电路元件。

目标和要素价值

电路元件优化器利用全波 FDTD 仿真确定射频结构的特性,然后根据用户定义的以下目标选择最佳元件值:

  • 辐射效率
  • 系统效率
  • S 参数

虽然传统元件包括电容器、电感器和电阻器,但现代应用利用更先进的元件来实现设计要求。电路元件优化器支持以下类型的元件:

  • 固定电阻器、电容器、电感器
  • 理想电阻器、电容器、电感器
  • 逼真的电容器、电感器和用户定义的等效串联电阻
  • 从组件制造商下载的标准 *.s2p 文件定义
  • MDIF 格式 *.s2p 文件的无源可调谐集成电路(PTIC 或 "调谐器"

每个部件都可以有一个离散的数值范围,代表部件供应商提供的部件。

图像资产 (3)
xf-circuit-element-optimizer-operating-models

运行模式

射频电路通常在不同的工作模式下使用,例如自由空间中的移动电话与手持式手机。在选择元件值时,电路元件优化器能够识别并考虑多种工作模式。因此,调谐器值可针对个别模式进行优化,而固定 L 或 C 元件则最适合所有模式。

与首席执行官一起设计流程

  1. 设置 XF 项目,包括铜线、元件位置、材料、网格等。
  2. 创建响应矩阵,利用 FDTD 模拟来描述影响部件的场相互作用。
  3. 执行电路优化,利用 S 参数和/或效率目标来选择一组最佳元件值。
  4. .验证匹配网络或滤波器在所选元件值下的性能是否符合要求。



设计流程 1 和 2
设计流程 3
设计流程 4

其他信息

  • 使用全波匹配电路优化图像的天线设计工作流程

    网络研讨会

    使用全波匹配电路优化的天线设计工作流程

    匹配天线的设计是一个相当复杂的过程。本网络讲座展示了 XFdtd 如何通过提供工具来简化这一过程,这些工具可用于对非匹配天线进行参数化、确定 S11、使用 Optenni Lab 综合匹配网络拓扑结构,以及使用电路元件优化器确定最终元件值。

    探索 资源
    XFdtd 的电路元件优化器图像简介

    网络研讨会

    XFdtd 电路元件优化器简介

    Remcom 的 XFdtd 电路元件优化器是用于全波匹配电路优化的独特工具。本网络研讨会将介绍该功能,并提供如何使用该功能的示例。演示中使用了 GPS/Bluetooth 天线和 LTE 天线。

    探索 资源
  • FDTD 仿真:优化 LTE 天线的匹配网络图像

    应用实例

    FDTD 仿真:优化 LTE 天线的匹配网络

    在 XFdtd 中将用于 LTE 频段操作的简易天线添加到智能手机的 PC 板上,并对匹配电路进行调整,以便在多个频段中操作。选择匹配网络中的元件值是为了最大限度地提高系统效率。

    探索 资源
    全波模拟:GPS / 蓝牙天线图像的匹配网络设计

    应用实例

    全波模拟:GPS / 蓝牙天线的匹配网络设计

    XFdtd 的电路元件优化器用于确定两用天线的最佳匹配元件值。

    探索 资源
  • XFdtd 图像中的全波匹配电路优化演示

    视频

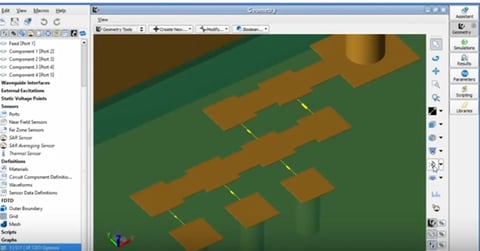

    XFdtd 中的全波匹配电路优化演示

    本视频演示了如何使用 XFdtd 的电路元件优化器 (CEO) 进行全波天线匹配电路优化。视频讨论了天线匹配电路的设计流程,包括 C

    探索 资源
    XFdtd 与 Optenni 实验室集成,可匹配电路设计图像

    视频

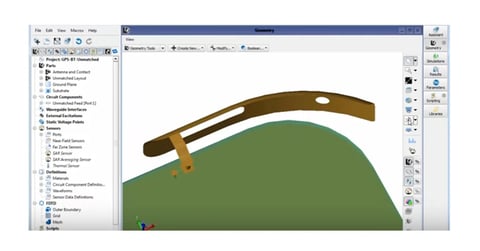

    XFdtd 和 Optenni 实验室集成用于匹配电路设计
